1、概述

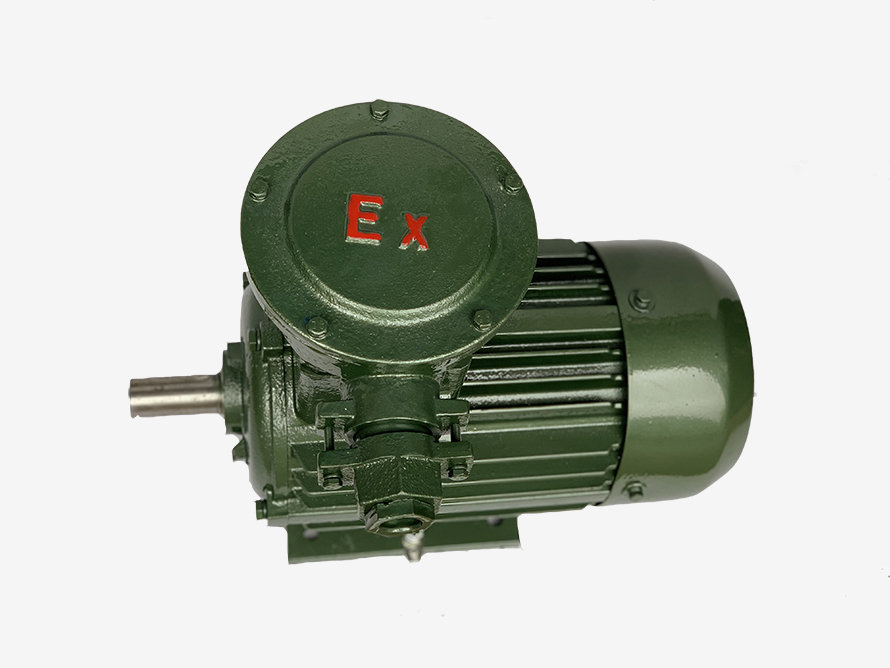

YBX3系列隔爆兼粉塵防爆高效率三相異步電動機（機座號63-355）（以下簡稱電動機），依照GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB 3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》以及GB 12476.1-2013《可燃性粉塵環境用電氣設備 第1部分：通用要求》、GB 12476.5-2013《可燃性粉塵環境用電氣設備 第5部分：外殼保護型“tD”的要求》的具體要求，制成隔爆型及粉塵防爆型，防爆標志為Ex d IIB T4 Gb以及Ex tD A21 T135℃ IP65。

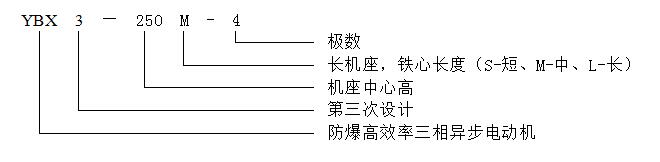

2、產品型號及意義

3、使用范圍及使用條件

3.1適用常見可燃性氣體、蒸氣級別、溫度組別舉例見表1。

                                    表1

注：ExdI用于煤礦井下，主要氣體為甲烷。

3.2使用條件：

3.2.1環境空氣溫度隨季節而變化，但不超過35℃，環境空氣最低溫度為15℃。

3.2.2海拔不超過1000m。

3.2.3環境空氣******相對濕度不超過95%（當溫度為25℃時）。

3.2.4額定電壓為380V、660V、380/660V，可訂制國外不同電壓級。

3.2.5額定頻率為50Hz，可訂制額定頻率為60Hz。

3.2.6電動機的定額是以連續工作制（S1）為基準的連續定額，允許滿壓起動。

3.2.7電動機采用F級絕緣，定子繞組的溫升（電阻法）按80K考核（其中機座號315L的2、4極和機座號355，允許按105K考核）。

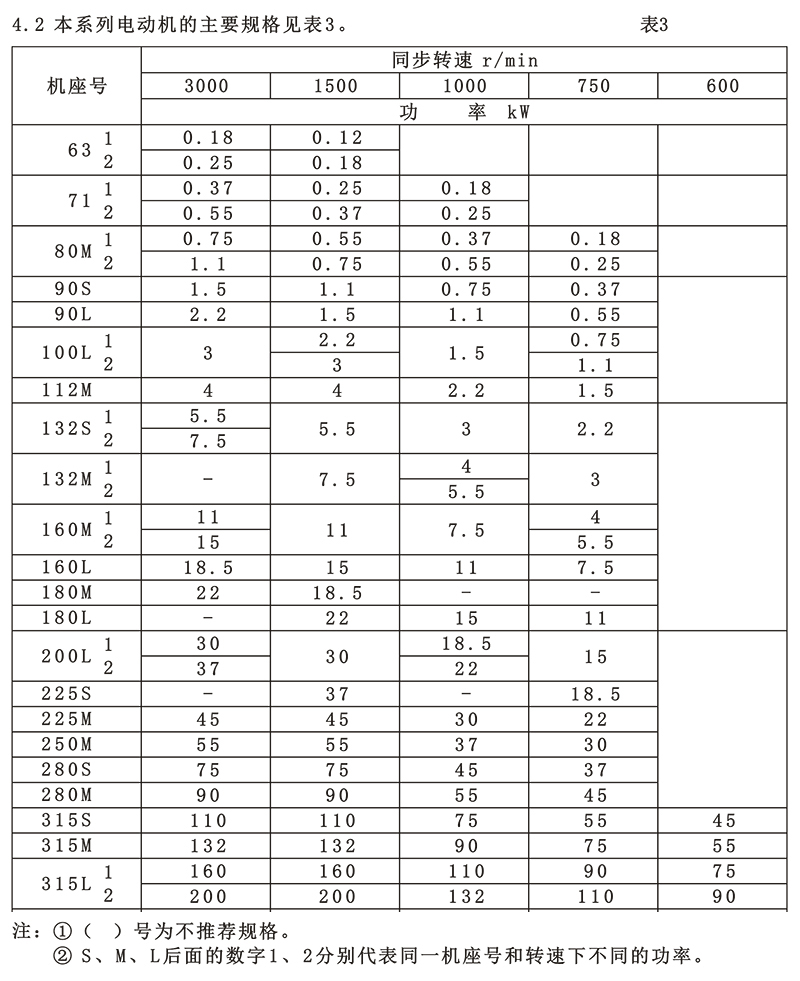

4、電動機的安裝結構型式及主要規格

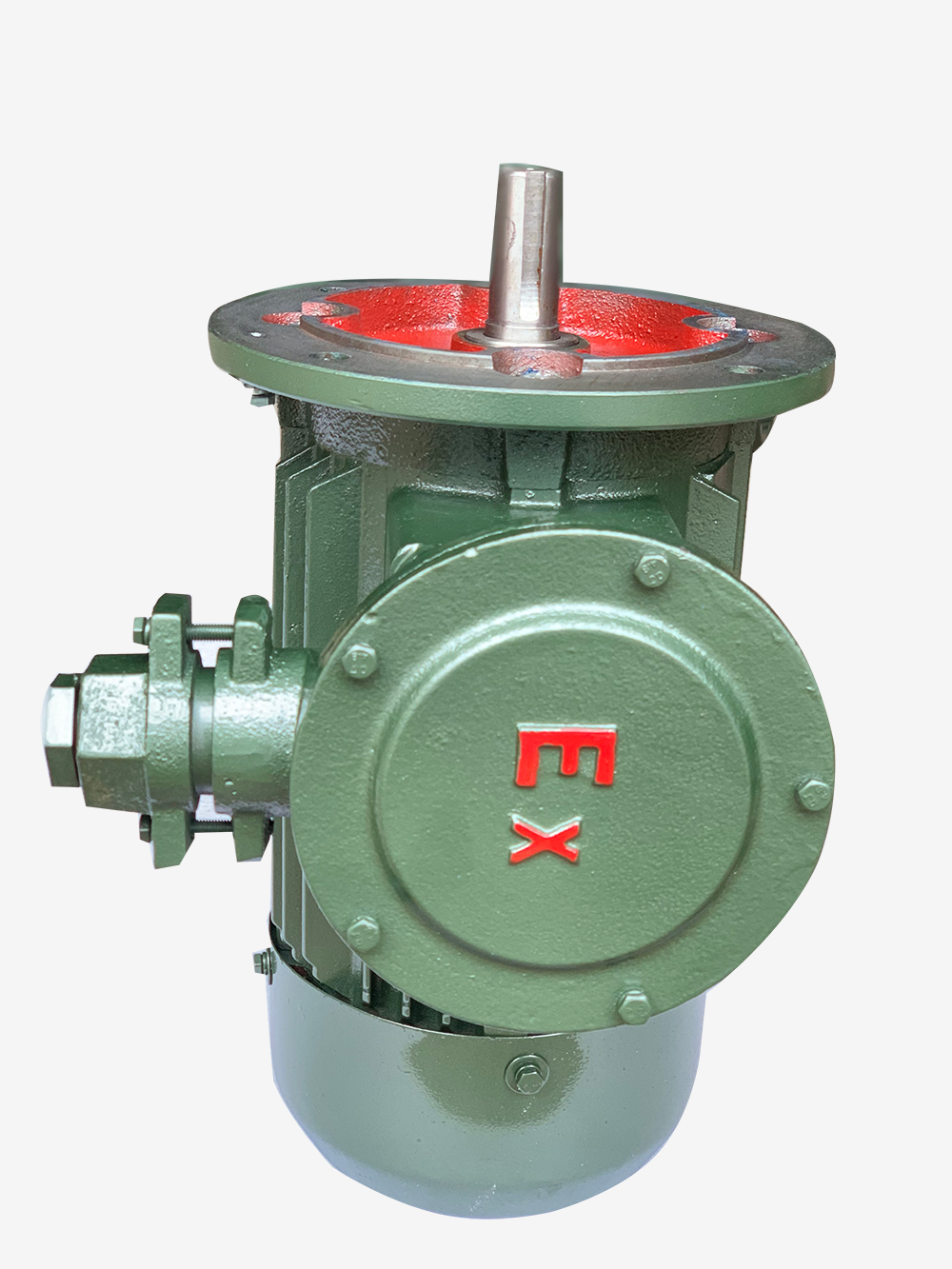

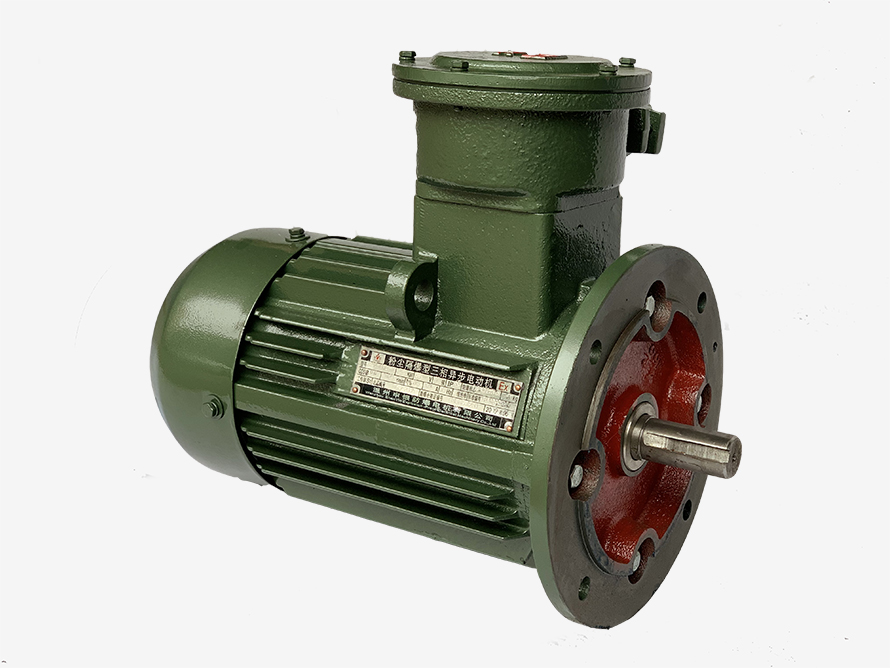

4.1 本系列電動機的結構及安裝型式見表2。

                                    表2



5、主要結構簡述

5.1本系列電動機的接線盒位于電動機頂部，可4個方向進線，適用于橡套電纜（或塑料電纜），接線盒可分別制成3個或6個接線端子，內設一個接地端子，并按其規格分別制成一個（M8及以下）或二個（M10及以上）出線口。

5.2本系列電動機中心高180~225機座號在結構上考慮了設置不停機注排油裝置的位置，中心高250及以上機座號電動機設置了不停機注排油裝置。

5.3本系列電動機3kW及以下為Y接（380V），其它功率電壓為380V時△接、660V時Y接。

6、防爆要點

6.1 本系列電動機為隔爆型電動機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形；內部爆炸火焰不允許通過外殼的隔爆接合面引起外部爆炸性混合物的爆炸，為此：

a、組成隔爆外殼的零件如機座、端蓋、軸承內蓋、接線盒蓋、接線盒座等，精加工后須經1.5Mpa，歷時10+2  0S靜壓試驗合格。

b、隔爆接合面的長度間隙、表面粗糙度、接線盒內部裸露導體之間、裸露導體與金屬外殼之間的電氣間隙及爬電距離。

c、連接隔爆外殼的螺栓均裝有彈簧墊圈，防止自行松脫，且緊固件的屈服應力大于或等于640Mpa，即緊固螺栓應采用8.8級的Q235鋼。對于礦用產品，易受到外力沖擊的緊固件還應設護圈。

d、機座、端蓋、軸承內蓋、接線盒蓋、接線盒座、接線螺栓、端子套（或接線板）、軸、密封圈是隔爆零部件，密封圈材質為橡膠XH-21。

6.2 在額定工作狀態下，電動機外殼表面溫度不得超過+130℃，進線口外的溫度不得高于所用電纜的允許溫度，以保證電纜運行可靠。

7、安裝與使用

7.1 安裝前的準備

7.1.1電動機開箱前應檢查包裝箱是否完整無損。

7.1.2電動機開箱后應小心清除電動機的塵土和防銹涂封。

7.1.3電動機安裝前須進行下列各項檢查，如不符合要求，則不準投入使用。

a、有防爆標志和防爆合格證編號，并與電動機的使用場所要求一致；

b、隔爆外殼各零部件聯接正確，緊固可靠；

c、所有隔爆零件應無裂紋和影響隔爆性能的缺陷（未拆過的新電機可不檢查）；

  d、軸承潤滑脂注排油裝置暢通；

e、定子繞組與機殼間絕緣電阻：額定電壓380V時，不低于0.38 MΩ；額定電壓660V時，不低于0.66 MΩ。

7.2 電動機采用彈性聯軸器傳動，電動機與被傳動的主機軸中心要保持一致，否則會引起軸承損壞和軸斷裂。

7.3 電動機與電源電纜的連接。

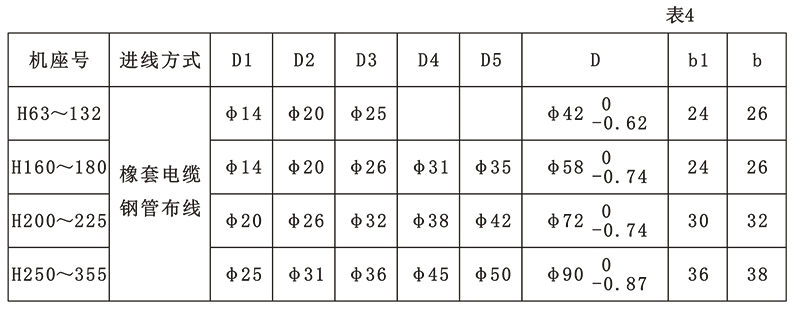

7.3.1 電源引入電纜的外徑要與密封圈的孔徑相符，密封圈規格見表4（可根據引入電纜外徑大小剝?nèi)ッ芊馊ν膱A）。配合直徑差不大于1mm，當壓緊接線盒斗后，應保證密封圈與電纜之間及密封圈與接線盒座之間無間隙，否則將失去隔爆性能。

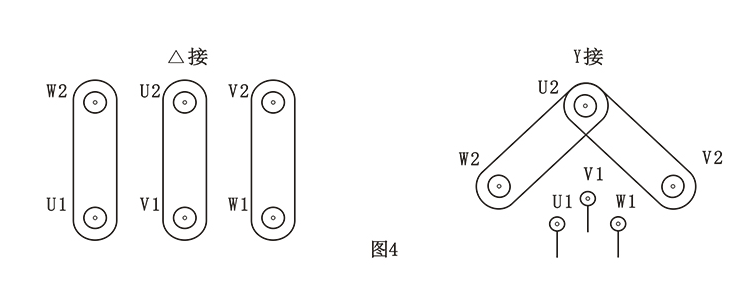

7.3.3 六端子接線盒連接片改變接法，可適應兩種不同電壓需要（見圖4），有兩個進線口可引入二根多芯電纜的接線盒，當引入一根多芯電纜只使用一個進線口時，另一個進線口的堵棒不得拿掉，否則將失去防爆性能。

7.3.4電動機的相序U、V、W須與接入外電源相序A、B、C相對應，電動機轉向從軸伸端視之為順時針方向，否則電動機將反轉，見表5。

                                   表5

7.3.5 外接地螺栓應可靠地接地。

7.3.6電動機接線后，經檢查確認無誤后方可接通電源進行空載試運轉，并觀察電機有無異常現象，待空轉正常后投入負荷運行。

7.3.7嚴禁帶電開蓋！

8、保養與維修

8.1 電動機應定期檢查和清掃，外殼不得堆積灰塵，不得用水龍頭噴射清掃電機。

8.2 電動機運行時軸承允許溫度不得超過95℃（溫度計法），軸承每運行2500小時（約半年）至少檢查一次，如發現軸承潤滑脂變質必須及時更換，更換前，須將軸承外蓋、貯油盒內的廢油以及注排油裝置的油管，油杯清理干凈，并用汽油將軸承清洗干凈，潤滑脂采用鋰基潤滑脂3號（GB7324-87），加脂量2極電機為軸承室凈容積的1/2，4極及以上為2/3，軸承牌號見表6。

                                   表6

                                   表6（續）

8.3 拆裝電動機時應注意保護隔爆面。（H63-132）機座號的電機沒有軸承內外蓋，軸承靠裝在端蓋軸承室內的孔用擋圈實現軸向鎖緊。拆卸電動機時，應先拆掉軸伸端的軸面油封，拆去前端蓋、再拆風扇端的風罩、后端蓋的固定螺栓，將后端蓋連同轉子一起從風扇端抽出，將后端蓋連同軸承孔用擋圈一起從轉子上取下，去掉孔用擋圈即可拆出軸承。電動機裝配時，先將軸承裝入后端蓋軸承室，再將孔用擋圈裝入端蓋槽內，套到轉子上，將轉子裝入定子內固定后端蓋，再裝軸伸端軸承波形彈簧片，前端蓋并上固定螺栓、再裝兩端軸面油封，上好風罩，即完成電機裝配。裝配時，

隔爆面需涂204—1防銹脂。

8.4 電機受潮時，必須干燥處理，可采用烘干爐或短路電流法。在干燥過程中，電機繞組溫升應逐漸升高，且不可超過155℃，用短路電流法干燥時，電機處于短路狀態，其輸入電流為0.6~0.8倍額定電流值為宜，嚴重受潮電機不宜用直流電干燥，以免發生電解現象。

8.5 更換繞組時，須記下原繞組的型式尺寸，匝數線規。當失落這些數據時，應向制造廠索取。隨意改變原設計繞組會使電動機某項或幾項性能惡化，以致不能使用。
